久久天天躁狠狠躁夜夜2020一,久久久久国色αv免 国产精品鲁鲁视频_欧美阿v天堂视频在99线_成人H

鄭礦機器

你當前位置: 首頁>>新聞中心>>行業(yè)新聞

江蘇碳粉制粒試驗

發(fā)布時間:2024-06-07 15:05:41發(fā)布作者:

1、試驗目的:

江蘇客戶提供試驗原料10kg左右,鄭礦利用φ600鍋式造粒機對客戶提供的碳粉原料進行制粒實驗,目的是驗證該物料造球效果,要求生坯粒度為1-2mm左右,找出物料成球最佳水分,及料球烘干后的強度變化,以便為客戶后期工藝的研發(fā)及設備選型提供可靠依據(jù)。

2、物料特性:

物料:碳粉混合料(添加有2%未知粘結劑):原料含水率為1.62%,粉料堆積密度為47g/cm3,粉料細度為200目通過率9.26%,300目通過率為98.86%,粉料較細、較輕。

3、試驗效果:

F:\Desktop\圖片1.png圖片1

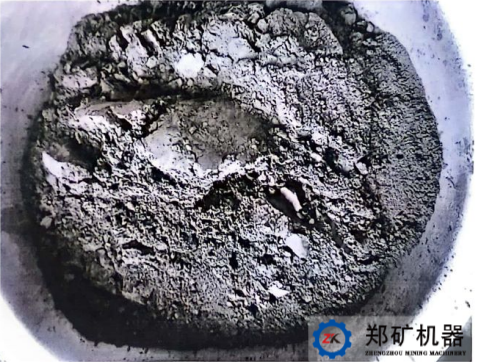

原料圖片

實驗設備

序號

工藝

工藝設備

備注

1

稱重

電子天平


2

加水

加壓水泵

霧化水

3

造粒

φ600mm鍋式造粒機


4

篩分

分析篩與拍擊式振動篩


F:\Desktop\圖片2.png圖片2

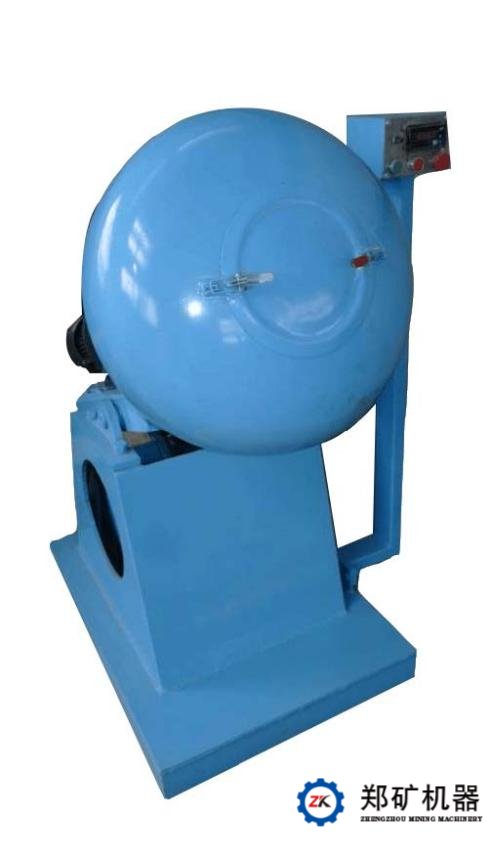

Φ600鍋式造粒機圖片

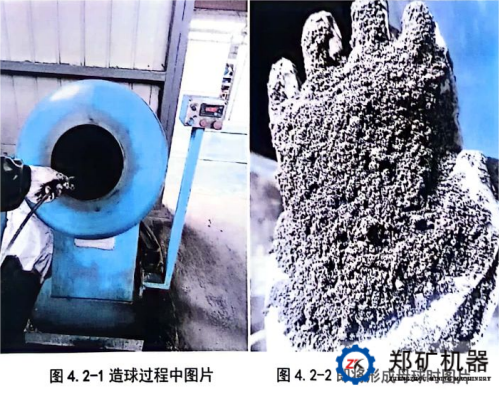

制粒過程、成球效果如下圖所示:

F:\Desktop\圖片3.png圖片3

4、篩分與檢測料球

出鍋后的料球裝在不銹鋼容器內,放在陰涼處經(jīng)自然風干10h后用10目(2mm)、16目(1.18mm)、20目(0.83mm)、30目(0.55mm)、40目(0.3mm)、50目(0.27mm)、70目(0.212mm)篩網(wǎng)開始篩分,檢測料球粒徑分布,料球粒徑分布如下表所示:

造球粒徑分布表

分類

項目

>10目

10-16目

16-20目

20-30目

30-40目

40-50目

<50目

合計(g)

重量g

2545

3410

2207

1899

673

240

20

10994

堆密(g/cm3

0.729

0.752

0.766

0.759

0.751

0.727

-

-

粒徑占比%

23.15

21.02

20.07

17.27

6.12

2.18

0.18

99.99

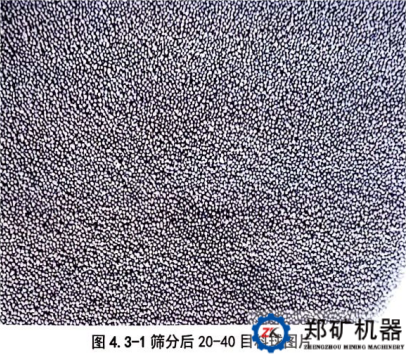

篩分后的料球大部分粒徑集中在1.18-0.83mm

F:\Desktop\圖片4.png圖片4

經(jīng)試驗可知:該粉料使用0.6m鍋式造粒機造球可做成約1mm的料球,因碳粉造球過程中前期粉料吸水率較大,故造球時間略微偏長,出鍋后的料球經(jīng)烘干后,料球強度偏低,手指稍微用力即散,料球強度偏低,此現(xiàn)象與物料性質和粘合劑選擇有一定關系。本次實驗滿足了客戶對相關物料造粒特性了解的需求,為客戶后期粘合劑配比調整以及工藝的研發(fā)及設備選型提供了可靠依據(jù)。

鄭礦機器能夠為客戶提供原料分析、配方設計、小試試驗、中試試驗、技術支持、裝備制造、安裝調試、技術培訓及售后服務等,提供完整的系統(tǒng)性的解決方案,具有成熟的設計方案和完善的配套設備,歡迎各位新老客戶咨詢訂購!

營業(yè)執(zhí)照,僅供網(wǎng)站使用
